Probador de resistencia de aislamiento de alto voltaje profesional Huashengchang CEM DT-6605, megger, resistencia de prueba de aislamiento de 5000 V y 60 GΩ
El comprobador profesional de resistencia de aislamiento de alto voltaje DT-6605 es un instrumento portátil. Se utiliza principalmente para medir voltaje CA/CC, resistencia, pruebas de zumbador de cortocircuito y resistencia de aislamiento.
El comprobador de resistencia de aislamiento de alto voltaje DT-6605 está diseñado para cumplir con los siguientes estándares de seguridad: IEC 61010-1 (nivel de contaminación 2 CAT IV 600 V) IEC 61010-031 (requisitos para sondas portátiles)
Rango de prueba de aislamiento: 0,1 M? a 60 G?
Tensión de prueba de aislamiento: 500 V, 1000 V, 1500 V, 5000 V
Voltaje CA/CC: 0,5 V ~ 600,0 V
Pitido de cortocircuito: 200 mA
Resistencia: 0,1 Ω~6 kΩ
Función de advertencia de descarga automática y salida de voltaje

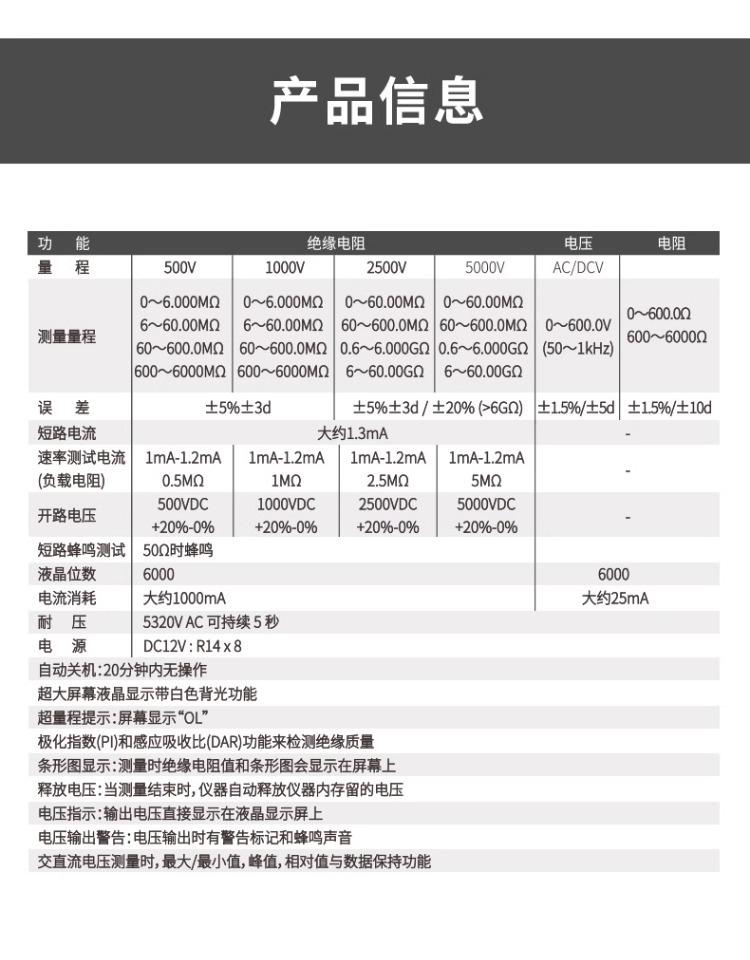

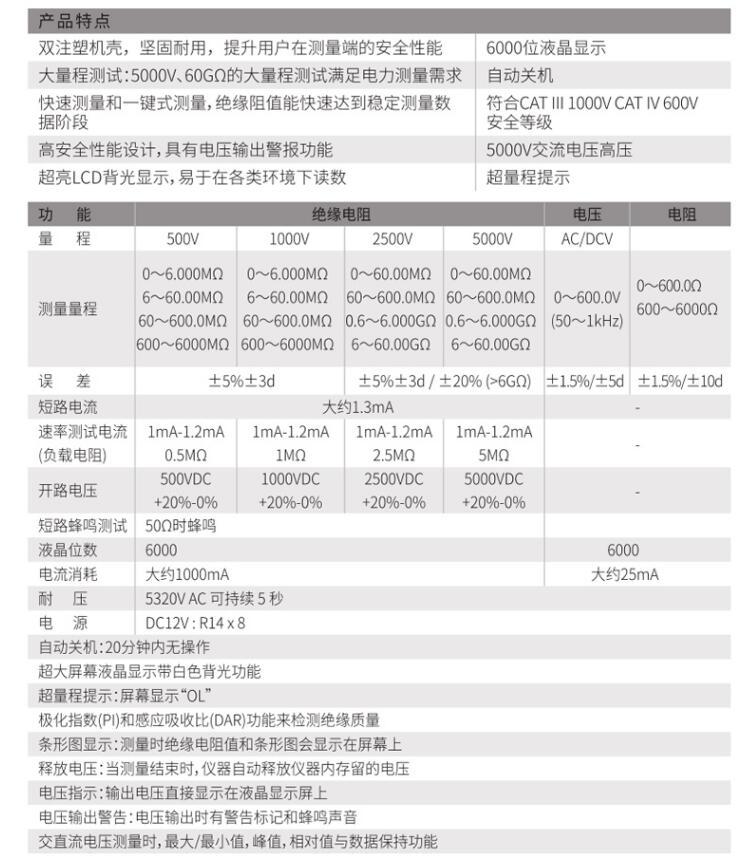

Parámetros técnicos del comprobador de resistencia de aislamiento de alto voltaje DT-6605
|
Medición de la resistencia de aislamiento |
||||
|
Tensión nominal |
500 V |
1000 V |
2500 V |
5000 V |
|
Rango de medición (medición automática) |
0,005~6,000 MΩ |
0,005~6,000 MΩ |
0,05 ~ 60,00 MΩ |
0,05 ~ 60,00 MΩ |
|
6,01 ~ 60,00 MΩ |
6,01 ~ 60,00 MΩ |
60,1 ~ 600,0 MΩ |
60,1 ~ 600,0 MΩ |
|
|
60,1 ~ 600,0 MΩ |
60,1 ~ 600,0 MΩ |
0,601~6,00 GΩ |
0,601~6,00 GΩ |
|
|
0,601~6,00 GΩ |
0,601~6,00 GΩ |
6,01~60,0 GΩ |
6,01~60,0 GΩ |
|
|
voltaje de circuito abierto |
CC 500 V +20%,-0% |
CC 1000 V +20%,-0% |
CC 2500 V +20%,-0% |
CC 5000 V +20%,-0% |
|
Corriente nominal |
1~1,2 mA (Carga 0,5 MΩ) |
1~1,2 mA (Carga 1 MΩ) |
1~1,2 mA (Carga 2,5 MΩ) |
1~1,2 mA (Cuando la carga es de 5 MΩ, se recomienda utilizarfuente de alimentaciónadaptador) |
|
corriente de cortocircuito |
Aproximadamente 1 mA |
|||
|
error |
+2,5% de lectura+15 dígitos (a 0,005 ~ 600,0 MΩ); +3% de lectura+15 dígitos (a 0,601 ~ 6,00 GΩ); +4% de lectura+15 dígitos (a 6,01 ~ 60,0 GΩ); |
|||
|
Rango de control de voltaje |
5~6000 VCC (Resolución: 1 V); Precisión: +1,5% de lectura+5 dígitos |
|||
|
Aviso:Este medidor se utiliza para detectar si se libera la carga almacenada en el dispositivo bajo prueba. El valor de voltaje medido que se muestra en la pantalla LCD es un valor de referencia. Tenga en cuenta que, al conectar el medidor a una fuente de voltaje externa de CA o CC, el valor de voltaje mostrado en la pantalla LCD es superior a 30 V, lo cual no es un valor correcto. |
||||

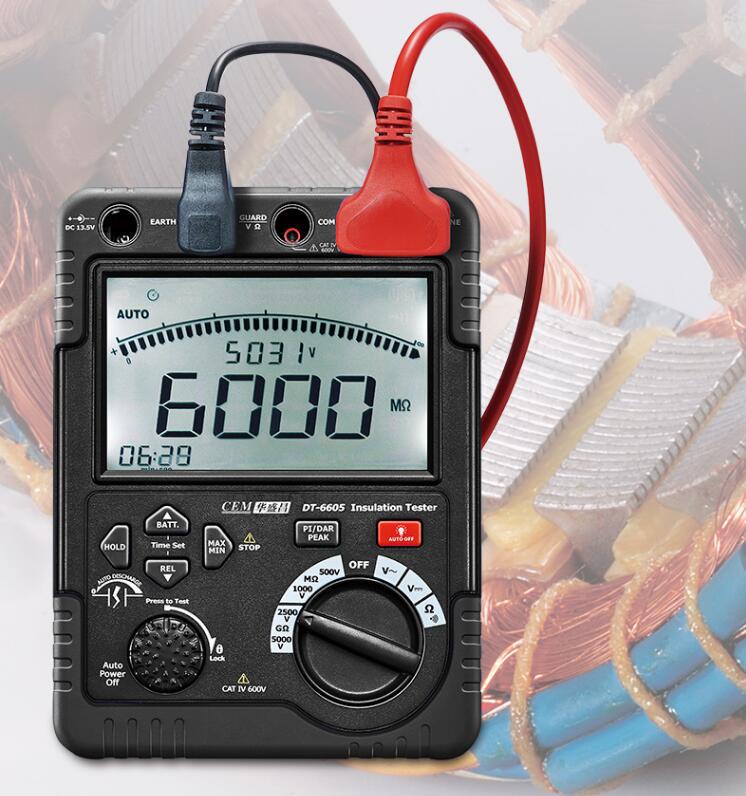

Imagen del comprobador de resistencia de aislamiento de alto voltaje DT-6605
