Nota: Hay tres opciones para el rango de medición del contorno: ±3 mm, ±6 mm y ±15 mm.

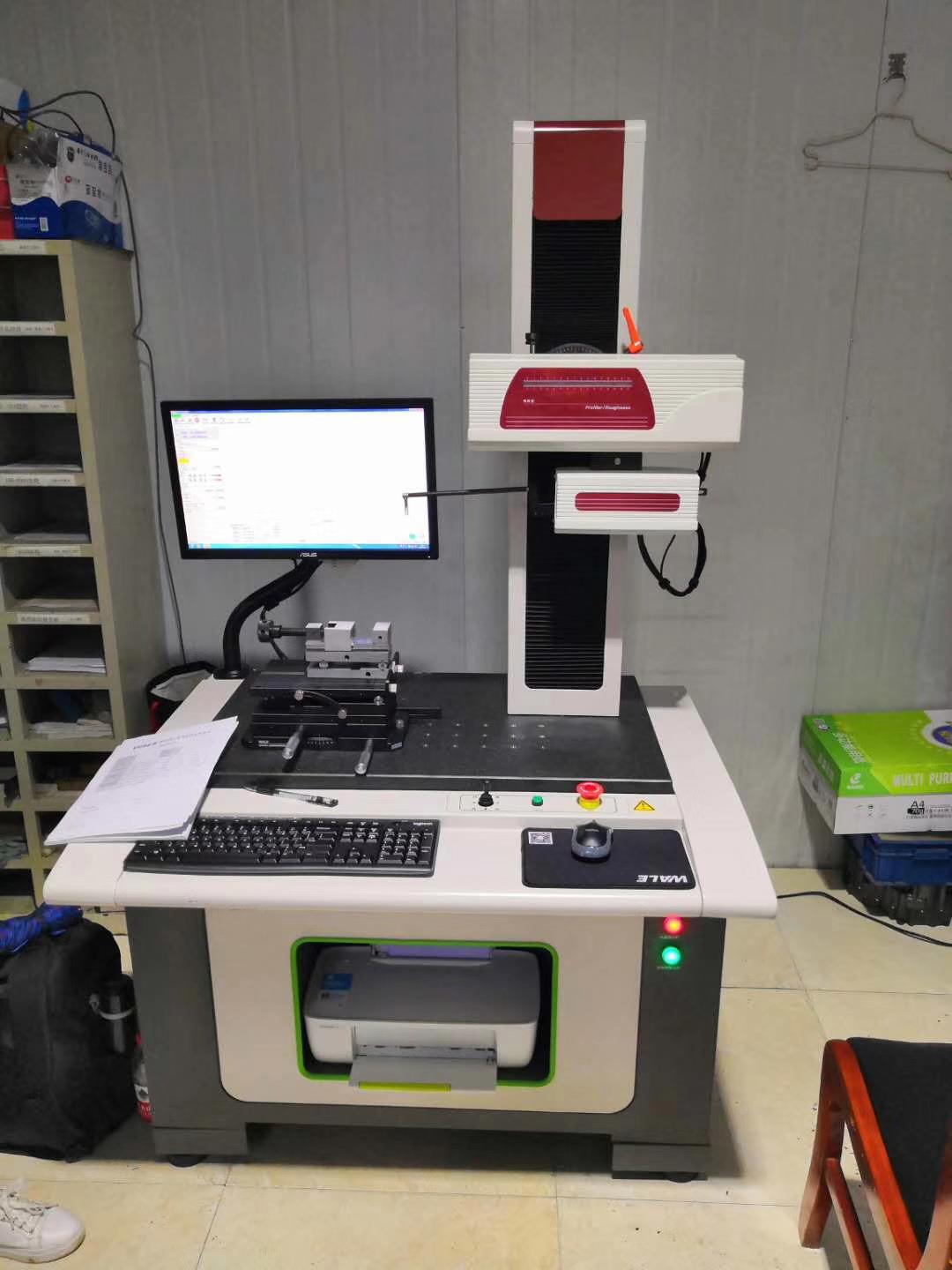

Acuerdo técnico del perfilador de rugosidad

1. Principales indicadores técnicos del instrumento:

1. Medición de rugosidad

Parámetros de evaluación Ra Ry Rz S Sm tp

Rango de medición Ra: 0,01 um—10 um

Desplazamiento del pin de contacto ±500um

Resolución 0,001 um

Error de indicación ≤3% ±5 nm

2. Medición de contornos

Rango de uso X: 0-100 mm Y: 0-450 mm

Rango de medición directa X: 0-100 mm Z: ±6 mm

Resolución 0,001 mm

Error de radio 1%-0,1%

2. El proveedor proporciona un conjunto de utillajes. El instrumento utiliza columnas de mármol (altura 600) y un accionamiento por husillo de bolas.

3. El proveedor proporciona: computadora HP (CPU 2.6G, memoria 256, disco duro 80G),

Pantalla LCD de 17 pulgadas, impresora color HP y disco de instalación de software.

4. El proveedor proporciona una aguja de diamante natural y una aguja en forma de hacha.

Lista de embalaje del instrumento

1. 1 conjunto de host de computadora

2. 1 juego de host de instrumentos (con bastidor)

3. 1 estación de computadora

4. 1 placa de terminales de alimentación

5. 1 impresora a color

6. 1 caja eléctrica

7. 1 banco de trabajo ajustable

8. 1 abrazadera de banco de trabajo ajustable (opcional por separado)

9. 1 muestra de rugosidad (con certificado de inspección)

10. 2 bolas estándar

11. 2 agujas de medición (en forma de hacha, puntiagudas)

12. 1 copia del disco de instalación del software

13. 1 copia del manual de instrucciones

14. 1 cable de alimentación
