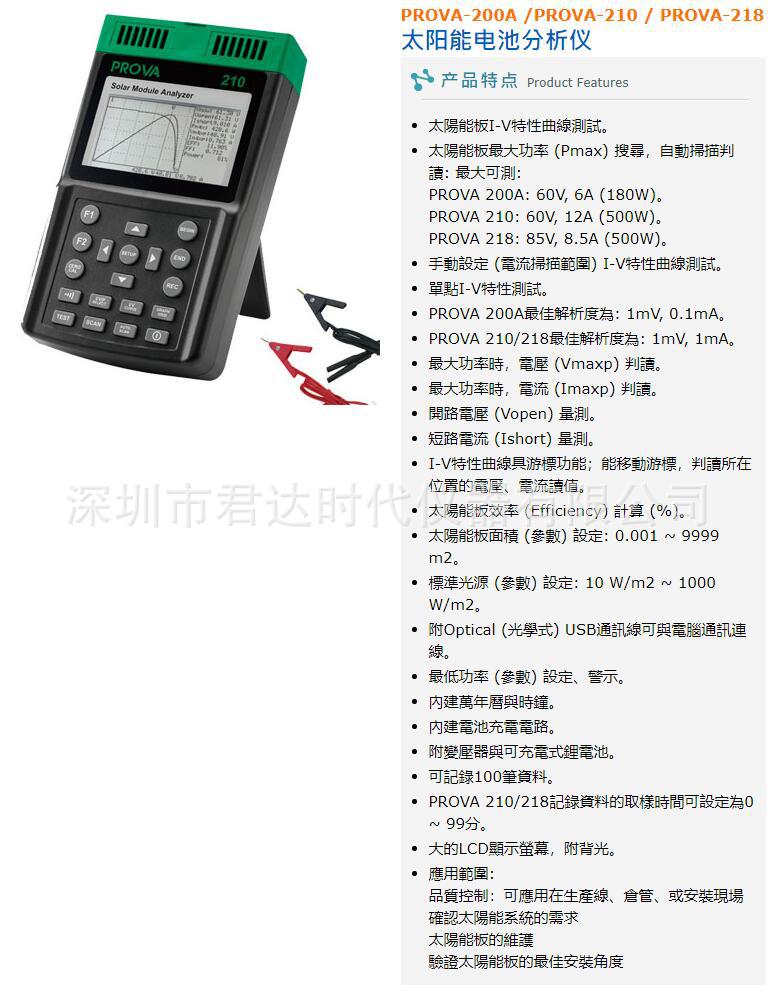

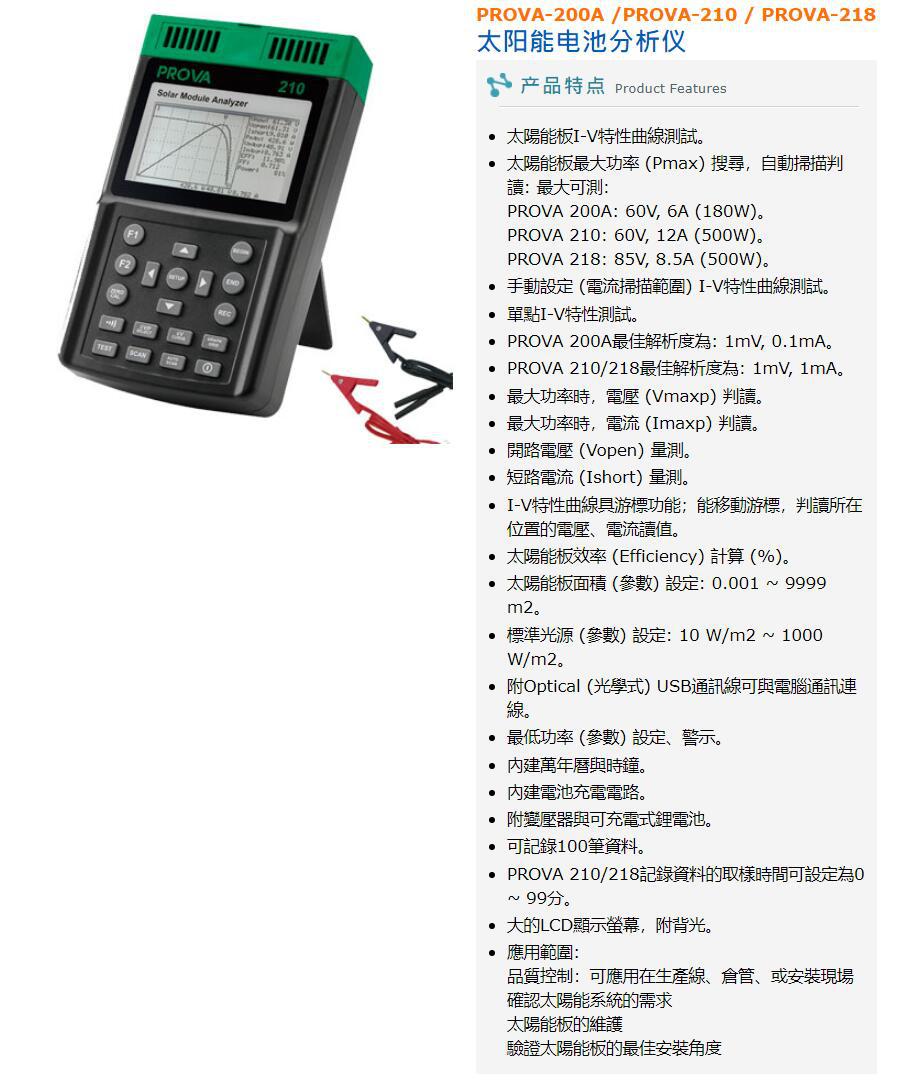

Analizador de Celdas Solares Taiwan Taishi PROVA-210A
Características del Producto Analizador de Celdas Solares PROVA-200A
PRUEBA 200A:60V, 6A (180W)。
PROVA 210:60V, 12A (500W)。
PRUEBA 218:85V, 8.5A (500W)。
Prueba de curva característica IV de panel solar grande
Puede encontrar el punto de operación de máxima potencia del módulo solar (Vmaxp, Imaxp)
Voltaje máximo (Vmaxp) y corriente máxima (Imaxp) al medir la potencia máxima (Pmax)
Mida el voltaje de circuito abierto (Vopen) y la corriente de cortocircuito (Ishort)
Mueva el puntero para mostrar el valor característico en cada punto de la curva característica IV
La eficiencia de conversión η (%) y el factor de llenado FF de las celdas solares se pueden mostrar directamente bajo fuentes de luz estándar.
Puede escanear automáticamente o realizar pruebas de punto único
Función de registro automático de datos (PROVA 218/210): puede registrar curvas características IV a lo largo del día
Calendario perpetuo y reloj incorporados
Impresora portátil opcional (PROVA 310XP)

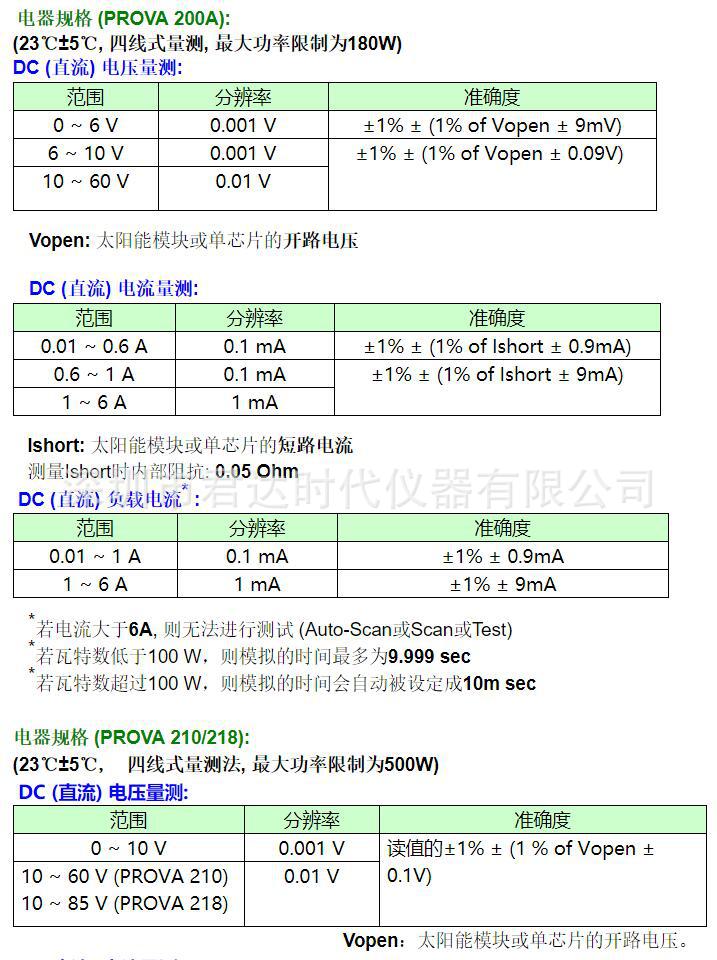

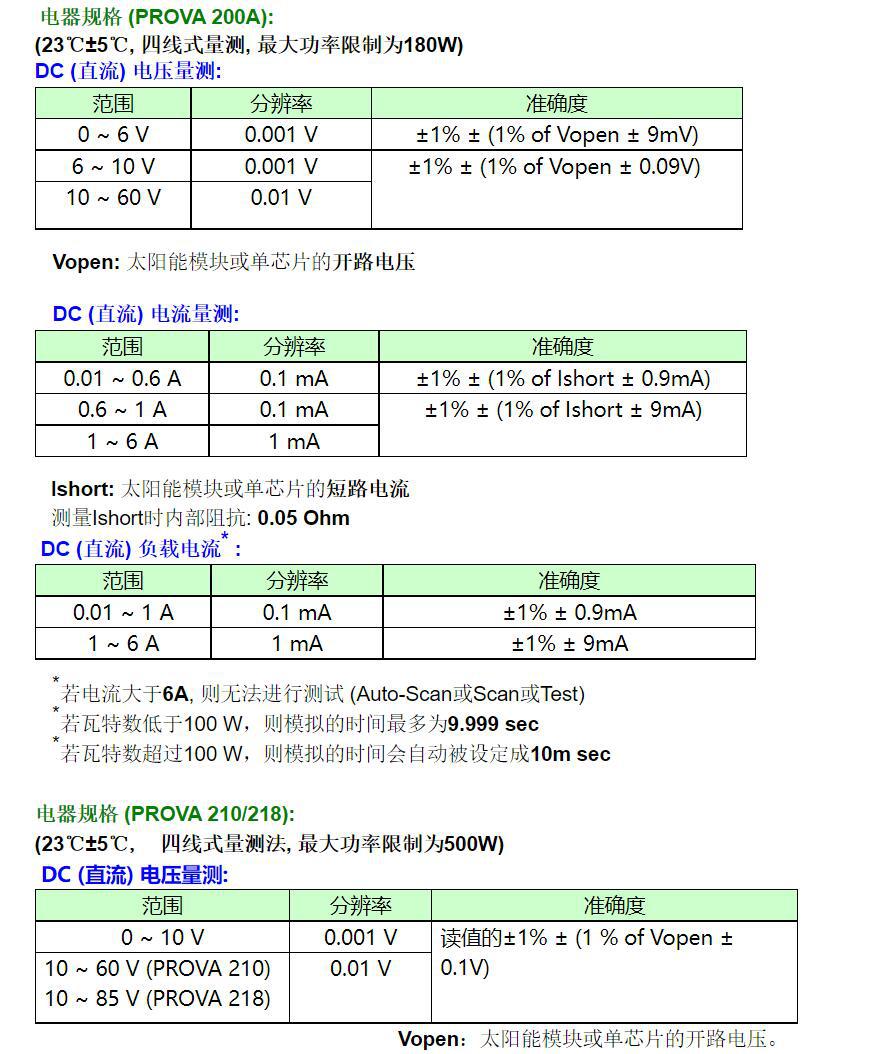

Especificaciones eléctricas(PRUEBA 200A):
(23℃±5℃,Medición de cuatro hilos, El límite máximo de potencia es180W)
CC (corriente continua) Medición de voltaje:
|
alcance |
resolución |
Exactitud |
|
0 ~ 6 V |
0,001 voltios |
±1% ± (1% de Vabierto ± 9mV) |
|
6 ~ 10 V |
0,001 voltios |
±1% ± (1% de Vopen ± 0.09V) |
|
10 ~ 60 V |
0,01 voltios |
Vopen:Voltaje de circuito abierto del módulo solar o chip único
CC (corriente continua) Medición de corriente:
|
alcance |
resolución |
Exactitud |
|
0.01 ~ 0.6 A |
0,1 mA |
±1% ± (1% de Ishort ± 0.9mA) |
|
0.6 ~ 1 A |
0,1 mA |
±1% ± (1% de Ishort ± 9mA) |
|
1 ~ 6 A |
1 mA |
Yo corto:Corriente de cortocircuito del módulo solar o chip único
MediciónYo cortoimpedancia interna: 0.05 Ohm
CC (corriente continua) Corriente de carga* :
|
alcance |
resolución |
Exactitud |
|
0.01 ~ 1 A |
0,1 mA |
±1% ± 0.9mA |
|
1 ~ 6 A |
1 mA |
±1% ± 9mA |
*Si la corriente es mayor que6A,no se puede probar(Escaneo AutomáticooEscanearoPrueba)
*Si el vataje es menor que100 vatios, entonces el tiempo de simulación es a lo sumo9.999 seg
*Si el vataje excede100 vatios, el tiempo de simulación se establecerá automáticamente en10m seg
Especificaciones eléctricas(PRUEBA 210/218):
(23℃±5℃,Método de medición de cuatro cables, El límite máximo de potencia es500W)
CC (corriente continua) Medición de voltaje:
|
alcance |
resolución |
Exactitud |
|
0 ~ 10 V |
0,001 voltios |
valor de lectura±1% ± (1 % de Vopen ± 0.1V) |
|
10 ~ 60 V (PROVA 210) 10 ~ 85 V (PROVA 218) |
0,01 voltios |
Vopen: El voltaje de circuito abierto del módulo solar o chip único.

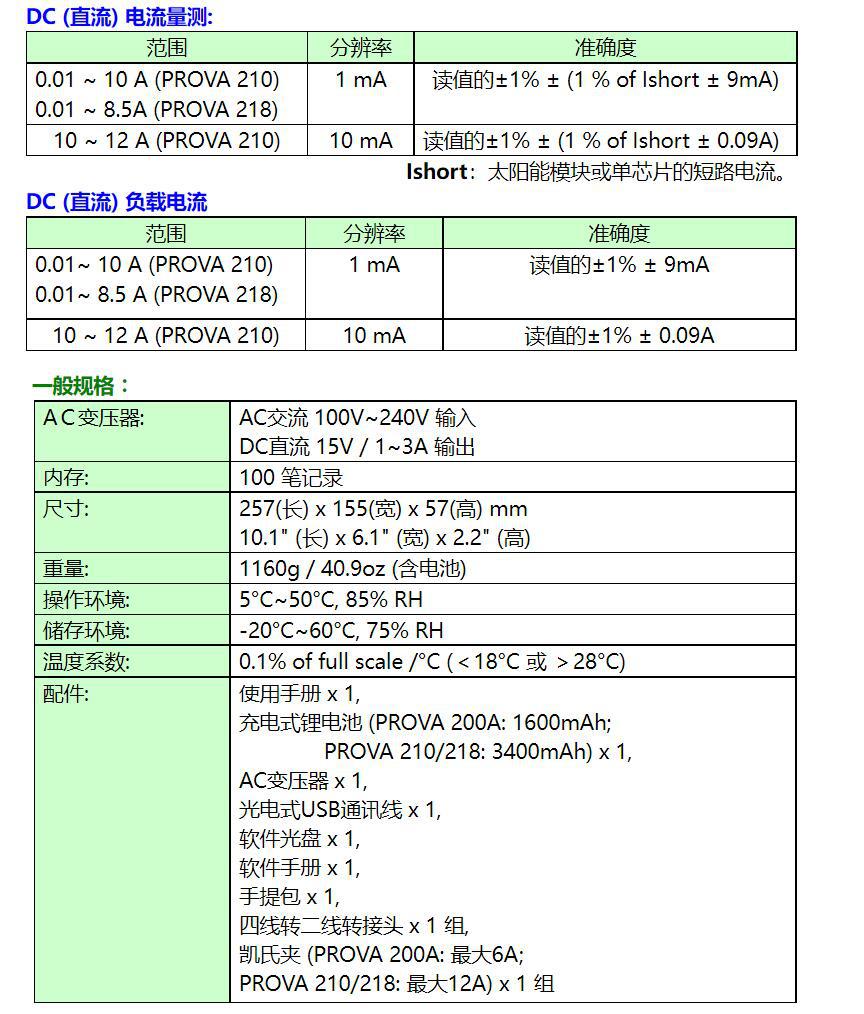

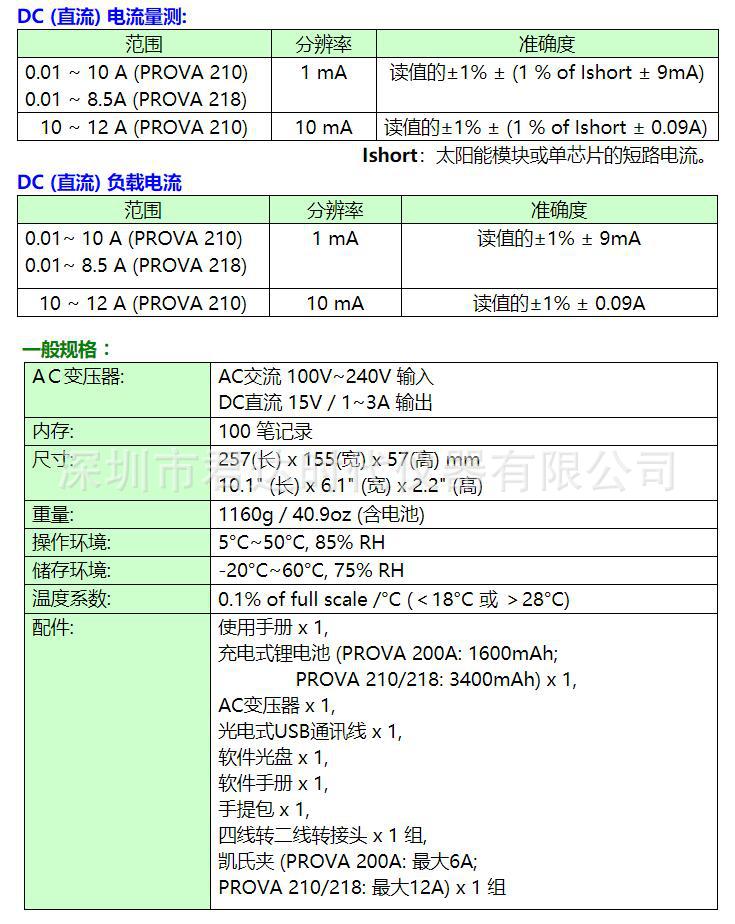

CC (corriente continua) Medición de corriente:
|
alcance |
resolución |
Exactitud |
|
0.01 ~ 10 A (PROVA 210) 0.01 ~ 8.5A (PROVA 218) |
1 mA |
valor de lectura±1% ± (1 % de Ishort ± 9mA) |
|
10 ~ 12 A (PRUEBA 210) |
10 mA |
valor de lectura±1% ± (1 % de Ishort ± 0.09A) |
Yo corto: Corriente de cortocircuito de un módulo solar o chip único.
CC (corriente continua) Corriente de carga
|
alcance |
resolución |
Exactitud |
|
0.01~ 10 A (PROVA 210) 0.01~ 8.5 A (PROVA 218) |
1 mA |
valor de lectura±1% ± 9mA |
|
10 ~ 12 A (PRUEBA 210) |
10 mA |
valor de lectura±1% ± 0.09A |
Especificaciones generales:
|
ATransformador C: |
C.A.comunicarse100V~240Vingresar corriente continuacorriente continua15V / 1~3Aproducción |
|
Memoria: |
100 registro |
|
tamaño: |
257(largo) x 155(Ancho) x 57(alto) mm 10.1" (largo) x 6.1" (Ancho) x 2.2" (alto) |
|
peso: |
1160g / 40.9oz (Batería incluida) |
|
Entorno operativo: |
5°C~50°C, 85% HR |
|
Entorno de almacenamiento: |
-20°C~60°C, 75% HR |
|
Coeficiente de temperatura: |
0.1% de escala completa /°C (＜18°Co ＞28°C) |
|
Accesorios: |
manualx 1, Batería de litio recargable(PRUEBA 200A: 1600mAh; PROVA 210/218: 3400mAh) x 1, C.A.transformadorx 1, OptoelectrónicaUSBlínea de comunicaciónx 1, CD de softwarex 1, Manual de Softwarex 1, bolsox 1, Adaptador de cuatro hilos a dos hilosx 1Grupo, Pinza Kjeldahl(PRUEBA 200A:máximo6A; PROVA 210/218:máximo12A) x 1Grupo |
A.Control de calidad: se puede aplicar en líneas de producción, almacenes o sitios de instalación
B.Confirmar necesidades del sistema solar
DO.Inspección y mantenimiento regular de paneles solares
D.Verificar el ángulo de instalación óptimo de los paneles solares
