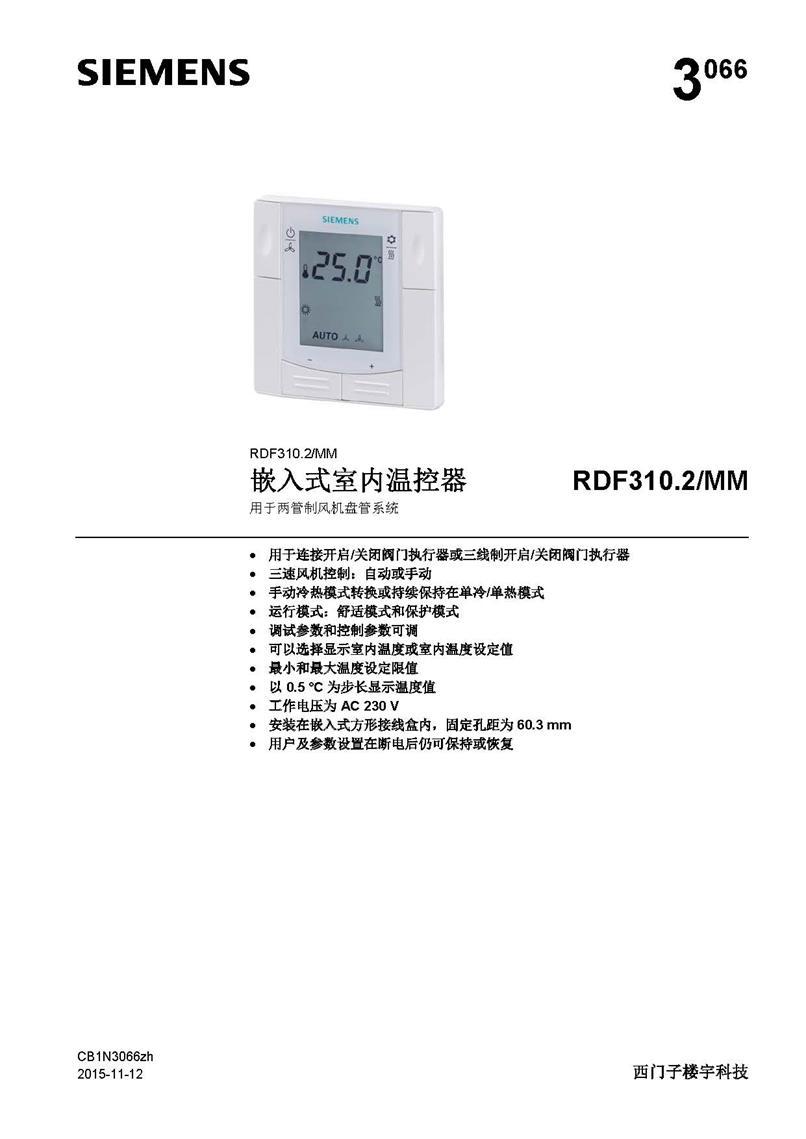

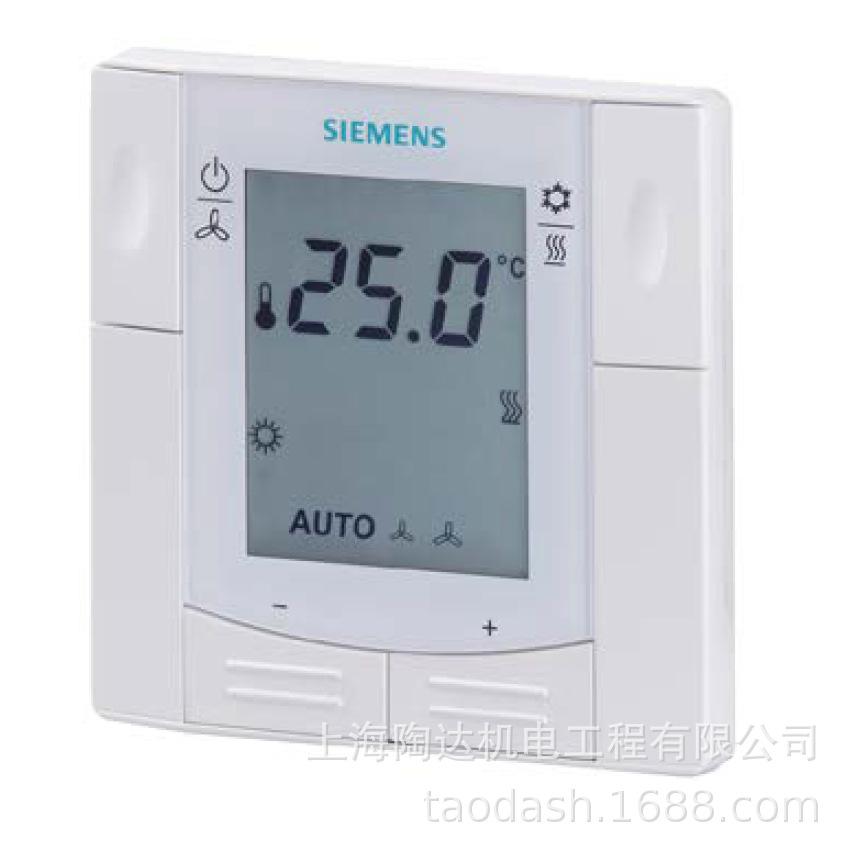

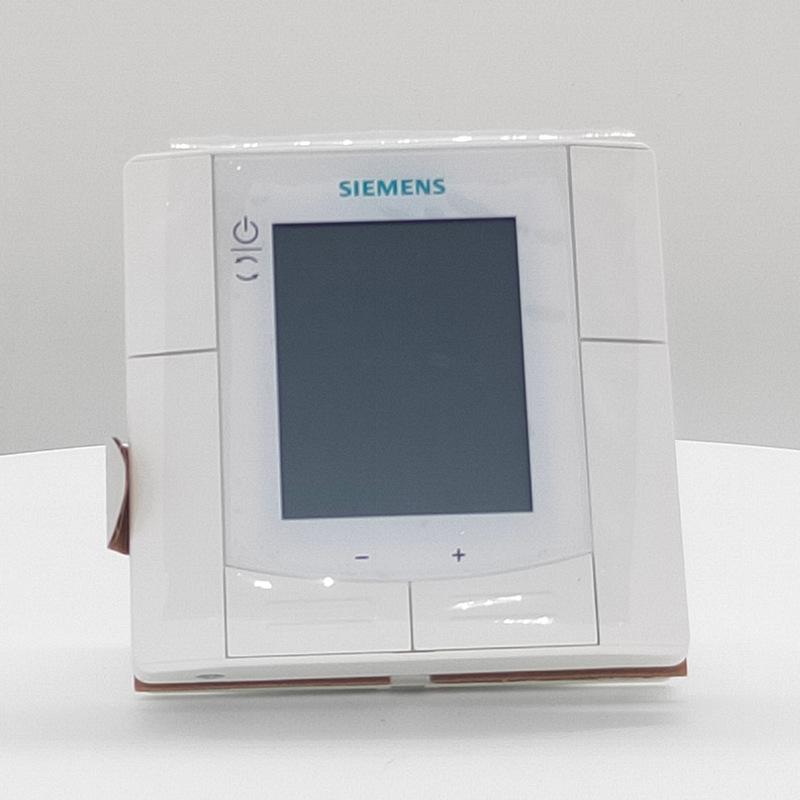

Termostato Ximen RDF310.2/MM Termostato de aire acondicionado central Ximen

SIEMENSS

Controlador de temperatura ambiente integrado con pantalla LCD RDF300, RDF300.02, RDF300.02/SL, RDF340, RDF400.01, RDF400.01/SL

Descripción del Producto:

Para unidades fan coil de dos tubos, dos tubos con calefacción eléctrica y cuatro tubos

Control del compresor para equipos de expansión directa

RDF300/RDF400 voltaje de trabajo AC230V, salida de control de encendido/apagado o de tres posiciones

RDF340…tensión de trabajo AC24V, salida de control DC0-10V

Salida de control de ventilador de tres velocidades o de una sola velocidad

Dos entradas multifunción, se pueden usar para tarjetas llave de hotel, sensores externos, etc.

Modo de trabajo: modo confort, modo ahorro de energía y modo de espera (modo de protección)

Conmutación automática o manual de frío y calor

Parámetros de depuración y control ajustables

Límites máximo y mínimo de punto de ajuste

Instalación de caja de conexiones eléctricas estándar 86, distancia entre orificios de fijación 60.3 mm

Características adicionales de DF300.02

Retroiluminación LCD.

Características adicionales de RDF400.01

Retroiluminación de la pantalla LCD

Función de recepción de señal de control remoto infrarrojo

Modo de temporización automática (8 periodos de tiempo programables, programa de tiempo semanal)

Características:

Control de la temperatura ambiente basado en sensor de temperatura integrado o sensor de temperatura externo (sensor de aire de retorno/ambiente)

Conmutación automática o manual frío/calor

Seleccione el modo de funcionamiento mediante el botón de modo de funcionamiento en el termostato

Control de ventilador de una o tres velocidades (control automático o manual)

Muestra la temperatura actual o el punto de ajuste de temperatura en °C o °F

Límites máximo y mínimo de punto de ajuste

Bloqueo de teclado (automático y manual)

Dos entradas multifunción (X1, X2), disponibles opcionalmente para:

Contacto de conversión de modo de trabajo (por ejemplo, con tarjeta llave de hotel)

Sensor de interruptor automático frío/calor

Sensor de temperatura externa.

Habilitar/deshabilitar calentador eléctrico con monitoreo de punto de rocío

Entrada de alarma

Funciones de control de optimización del ventilador, tales como: operación periódica del ventilador, arranque con impulso del ventilador, ∮. Operación seleccionable del ventilador (habilitar o deshabilitar el ventilador en modo refrigeración/calefacción) y función de limpieza en sistemas de dos tubos que utilizan válvulas de dos vías

Recordatorio de limpieza del filtro

Límites de temperatura del piso con calefacción

Restaurar configuración de fábrica (parámetros de depuración y parámetros de control)

Programa horario semanal: 8 periodos de tiempo programables, conmutación automática entre modo confort y modo economía (RDF400.01)

Retroiluminación LCD de cristal líquido (RDF300.02 /RDF400.01)

Función de recepción de señal de control remoto infrarrojo (propósito RDF400.0:

Se puede usar para el control de temperatura de habitaciones individuales y áreas que son:

Unidad fan coil de dos tubos para calefacción o refrigeración

Fan coil de dos tubos con calentador eléctrico para calefacción o refrigeración

Calefacción y refrigeración por fan coil de cuatro tubos

Equipo de expansión directa con compresor para calefacción o refrigeración

Equipo de expansión directa con compresor y calefacción eléctrica para calentar o enfriar

Compresor Equipo de Expansión Directa Calefacción y Refrigeración

Control del termostato RDF300…/RDF400…:

Un soplador de una o tres velocidades

Uno o dos actuadores de válvula de agua controlados por señal de encendido/apagado, o

Un actuador de válvula de agua controlado por señal de encendido/apagado y un calentador eléctrico primario, o

Un actuador de válvula de agua de tres posiciones, o

Compresor de una etapa o de dos etapas en equipos de expansión directa

Termostato RDF340…control:

Un soplador de una o tres velocidades

Uno o dos actuadores de válvula de agua controlados por una señal de 0-10V, o

Un actuador de válvula de agua controlado por señal de 0-10V y un calentador eléctrico ajustable (0-10V)

Aplicable a los siguientes sistemas::

Sistema de una sola etapa de calor o de una sola etapa de frío

Conmutación automática frío/calor

Conmutación manual frío/calor

Refrigeración y calefacción (p. ej. sistema fan coil de cuatro tubos)

solicitud:

Al configurar el interruptor DIP en el interior del panel frontal del controlador, el controlador puede implementar las siguientes aplicaciones. Diferentes modelos de producto tendrán diferentes tipos de señales de salida: salida on/off o salida regulada

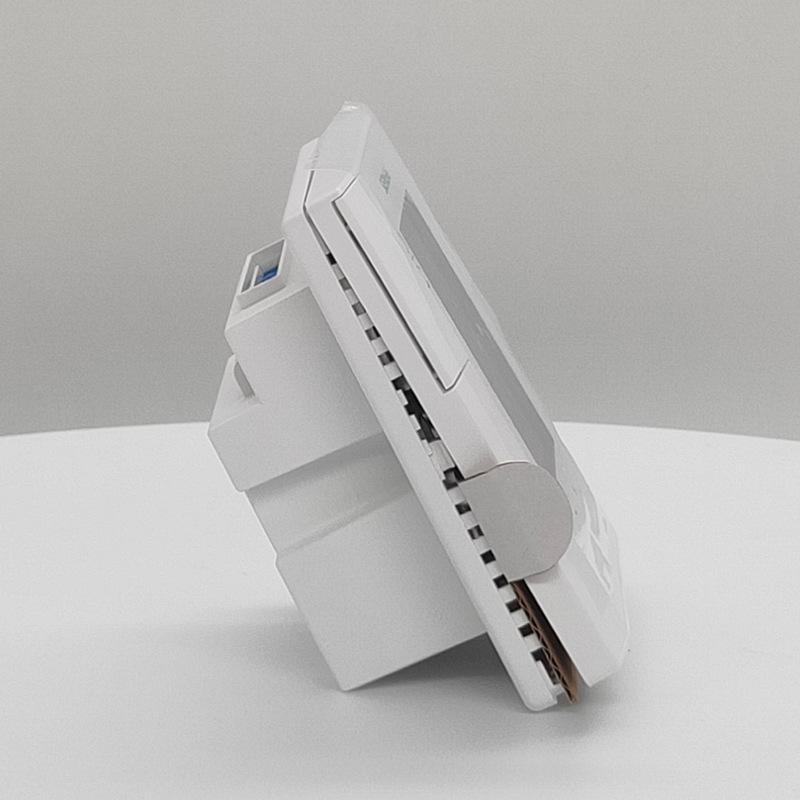

Diseño mecánico:

El termostato consta de dos partes:

Panel frontal, incluyendo componentes eléctricos, componentes de operación y una placa base de montaje con sensor de temperatura incorporado y componentes electrónicos;

La parte trasera de la placa base de montaje contiene bloques de terminales. La placa base de montaje se puede fijar con tornillos e incrustar en una caja de conexiones eléctricas estándar 86 con un espaciamiento de orificios fijos de 60.3 mm. El panel frontal encaja a presión en la placa base de montaje.

Instalar:

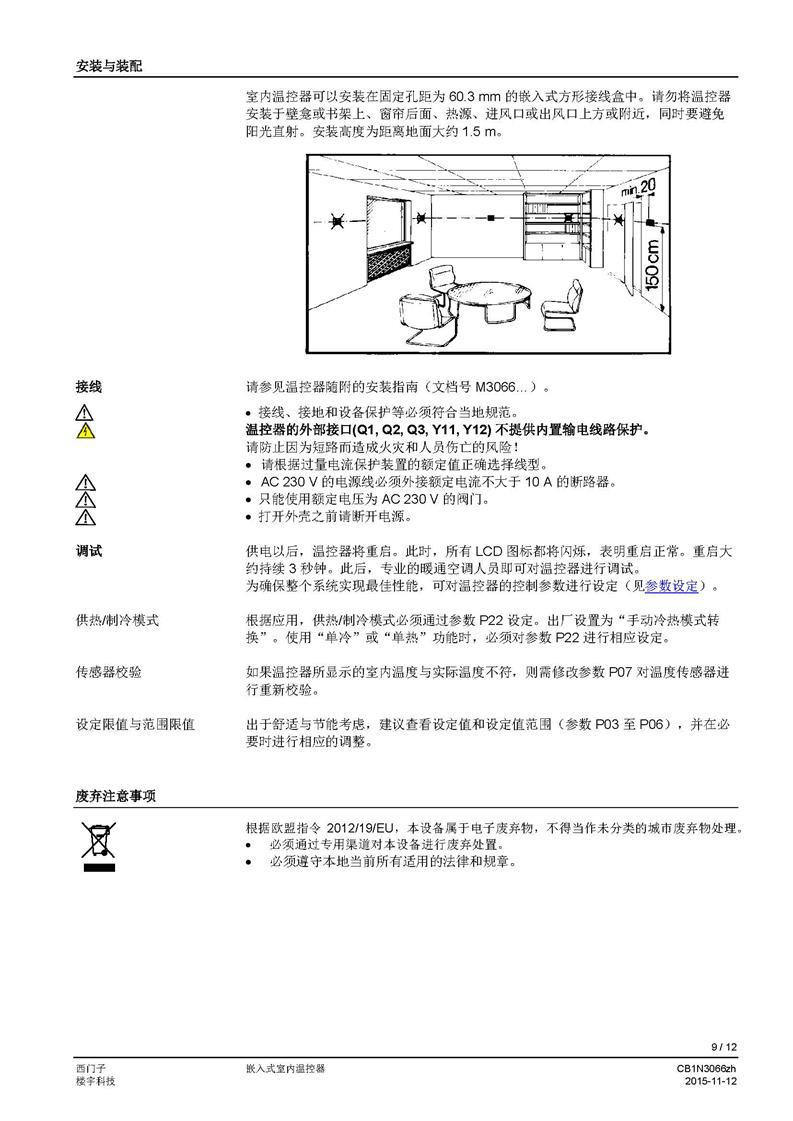

El termostato se puede instalar en una caja de conexiones eléctricas estándar 86 con un espacio entre orificios fijos de 60.3 mm. La posición de instalación es en la pared. No lo instale en la esquina ni en una estantería. No lo instale detrás de cortinas. Intente evitar acercarse a él.

La fuente de calor puede estar expuesta a la radiación solar, y la altura de instalación es de aproximadamente 1.5 m desde el suelo.

depurar:

Antes de que el cuerpo del panel se abroche a la placa base de instalación, la aplicación del termostato debe configurarse ajustando el interruptor DIP.

Después de suministrar energía, todos los iconos en la pantalla del termostato parpadearán, indicando que se está reiniciando. Esto dura aproximadamente 3 segundos, y luego el termostato puede ser operado y depurado. Todos los parámetros de control del termostato pueden ser restablecidos para obtener un buen rendimiento de control (véase también "Ajustes")

Disposición:

El termostato contiene componentes eléctricos y electrónicos y no debe desecharse como residuo doméstico.

Las leyes y regulaciones locales deben ser seguidas.

Nota: El precio de este producto es solo de referencia. Por favor llámenos para el precio real, parámetros técnicos detallados y métodos de instalación.
